1、導體的過接及絕緣導線的安裝

母線與母線、母線與端子過接應符合下列規定：

（1）銅與銅：室外，高溫且潮濕的室內，搭接面應搪錫，干燥的室內，不必搪錫；

（2）鋼與鋼：搭接面鍍鋅或搪錫

（3）銅與鋁：在干燥室內，銅導體搭接面搪錫，在潮濕場所，銅導體搭接面搪錫，且用銅鋁過渡排連接。

（4）鋁與鋁，搭接面不做涂層處理；

（5）鋼與銅、鋁搭接，鋼搭接面搪錫。

單根絕緣導線安裝：

（1）截面在10mm2及以下單股導線，直接與設備端子相連；

（2）截面在2.5mm2及下多股銅芯線，擰緊搪錫或經接續端子與設備端子相連；

（3）截面2.5 mm2以上銅芯線，除設備自帶插接式端子外，須經接續端子與設備端子相連；

（4）與每只設備端子相連導線，不得多于2根；

（5）電線、電纜芯線連接端子，規格應與芯線適配，不是采用開口端子，有的施工單位用比導體大的端子，然后用短銅絲填充端子剩余空間，這是不符合要求的。

2、搭接母排導體的松緊度如何確定

（1）接觸面采用0.05*10mm的塞尺檢查，應符合以下要求；

母排寬度80mm及以上者，不得塞入6mm，寬度為60mm以下者，不得塞入4mm。

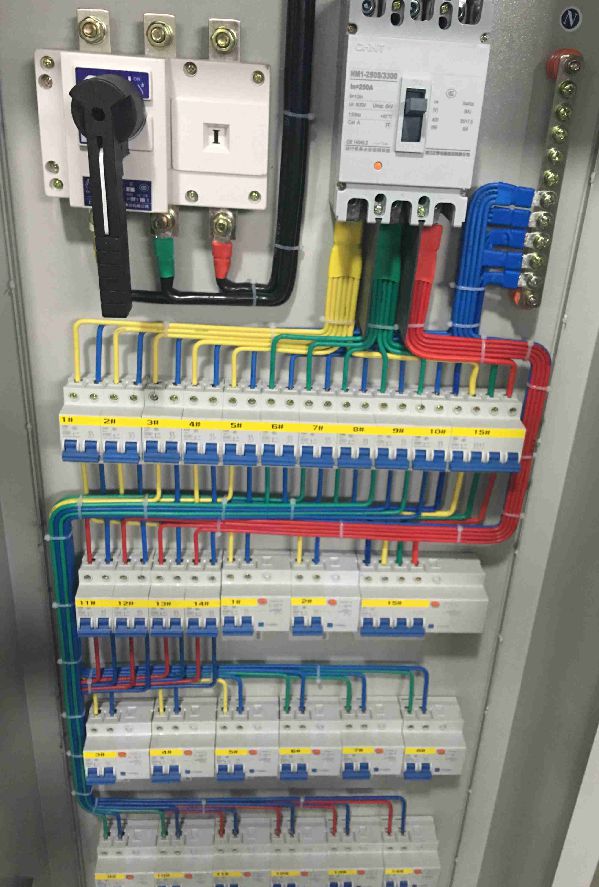

3、二次回路設計安裝注意事項

（1）對于靠近電源的二次回路，保護電器不宜采用微型斷路器，因為斷流能力約6千安左右，很難滿足短路保護要求，可采用RT14熔斷器，斷流能力可達50KA，且積小，熔斷體容易更換。

（2）對于二次線路過長且復雜的回路，宜加隔離變壓器作二次總電源，這對防止人身觸電傷忘事故很有多用。

（3）一般情況下，二次線采用黑色絕緣線，固定敷設時，采用BV導線，活動線及接地線采用BVR或RV軟線。保護線采用黃綠雙色線。

（4）穿進金屬板孔時，應加防護套，且護套接縫應處于上方，金屬板孔套大小適中的護圈。

（5）線束整理平直后，加纏繞管，為散熱要求，纏管每繞一周應有3-10mm間隙。

（6）接線端子大小與導線截面適配，不得采用開口端子

（7）合理選用抽帶，不得用于綁雜一次線的大型抽帶用于二次回路，一般選用3-150mm規格的，捆綁時，抽帶有齒面向內，光滑面向外。綁緊后把尾部多余部分剪去。

（8）線束的固定采用線夾子，將線束放于線夾底座后，蓋上線夾蓋子，用自攻螺絲擰緊，線夾固定后，線束無滑動且線夾無裂紋，線束與線夾間要加保護層，保護層可和塑料套管或纏繞帶密集纏繞。

（9）強電與弱電線路不應放于同線束內。

（10）不允許導線中間有接頭，放線長度以實際測量長度留出100～150mm余量。

（11）線束固定點間距水平不應大于200mm，垂直不應大于300mm，盡量遠離活動部件，以免線束松脫后搭在活動部件上，造成磨損。

（12）每個接點最多接入不超過二根線，否則應加過渡端子。

（13）母線與二次線相接，在母排上打孔，用M4螺絲及相應螺母、平墊圈、彈簧熱圈固定，或經特殊端子（RF250）才能與主回路共用螺栓。

（14）二次線束要在接觸器及斷路器噴弧距離之外，且遠離發熱元件。

（15）二次線束若采用塑料線槽布線時，搭線處應嚴緊平整，槽內平整。元毛刺、線不交叉。
