家庭電路用來給各種家用電器供電．家庭電路有進戶線、電能表、電閘、保險裝置等構成．

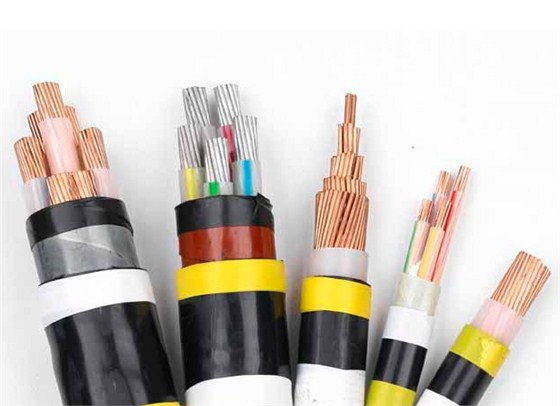

一、進戶線

進戶線有兩根線，其中一根是火線，一根是零線，

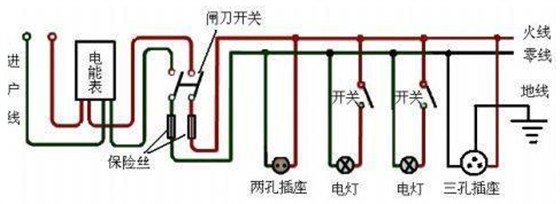

如圖所示B和A．

家庭電路中的零線一般是接地的，

零線與大地之間不存在電壓；

但火線與零線之間存在220V電壓．家庭電路使用的是交流電．

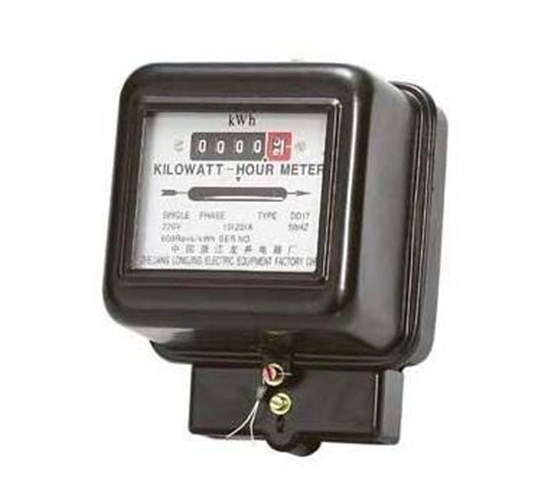

二、電能表

電能表示用來測量用戶在一定時間內消耗多少電能的裝置，

要裝在家庭電路的干路上．

電能表的銘牌
電能表上標有“220V，10A”字樣是什么意思？

電能表上的“1500r／kWh”字樣表示什么意思？
電能表上標有“220V，10A”的字樣表示：

額定電壓是220V，額定電流是10A，

可以用在最大功率為220V×10A＝2 200W的家庭電路中．
電能表上的“1500r／kWh”字樣表示消耗每千瓦時的電功，

電能表轉動1500轉．

三、保險絲

保險絲是怎樣保護電路的？
電路中的電線有規定的最大電流，只能允許這個值以下的電流通過，

若通過的電流超過此值，就會使電線過熱，有可能引發火災．

在火線和零線上分別串入兩根保險絲，

就可以在電流超過進戶線的允許值時，保險絲自動熔斷，

切斷干路電流，使所有電器停止工作，

避免發生火災．
保險絲是用電阻率比較大、

熔點比較低的鉛銻合金做成的．當干路電流過大時，

保險絲發熱很快，溫度急速上升，到達其熔點時，

保險絲熔斷，干路就成為斷路，

支路上一切電器都停止工作．
